串口乱码，你第一个想到换线？我用协议分析仪抓到真凶

别信声明，信测量。

一、新板子到手，满屏乱码

我是一名做Memory training 的工程师，日常就是跟 MRC、内存初始化、POST log 打交道。做Memory bring-up 的人都知道一件事：串口 debug log 是第一条要打通的路——MRC 训练结果、SPD、时序，全都要靠它看。串口乱了，training 后面全都调不动。

最近刚刚拿到LPDDR5新的板子，到手第一件事接串口看 POST log。结果满屏乱码。

供应商说：”波特率设的是3000000。”

我低头看看手边的串口线，标称上限 1M——好，破案了，线不行。3M 的数据，1M 的线哪扛得住。于是换线、换FTDI 模块、换电脑，折腾一圈，还是乱码。

这时候我才停下来想：从头到尾，我一直在猜（猜是线的问题），却从没测过线上到底发生了什么。

二、换线是在猜，抓波形是在测

普通串口终端（PuTTY / minicom）是个”死”工具：你设多少波特率，它就按多少解码。设错了，它吐乱码，还不告诉你为什么错。

协议分析仪不一样：它把 TX 线上的电平按时间戳高频采下来，再按你指定的协议去解析。比终端高明两点：

1. 能测真实位宽——波特率设错了，也能从波形看出”一个 bit 到底多宽”，反推出真实的波特率；
2. 留证据——波形存下来能反复看，不用靠”我记得当时是乱的”。

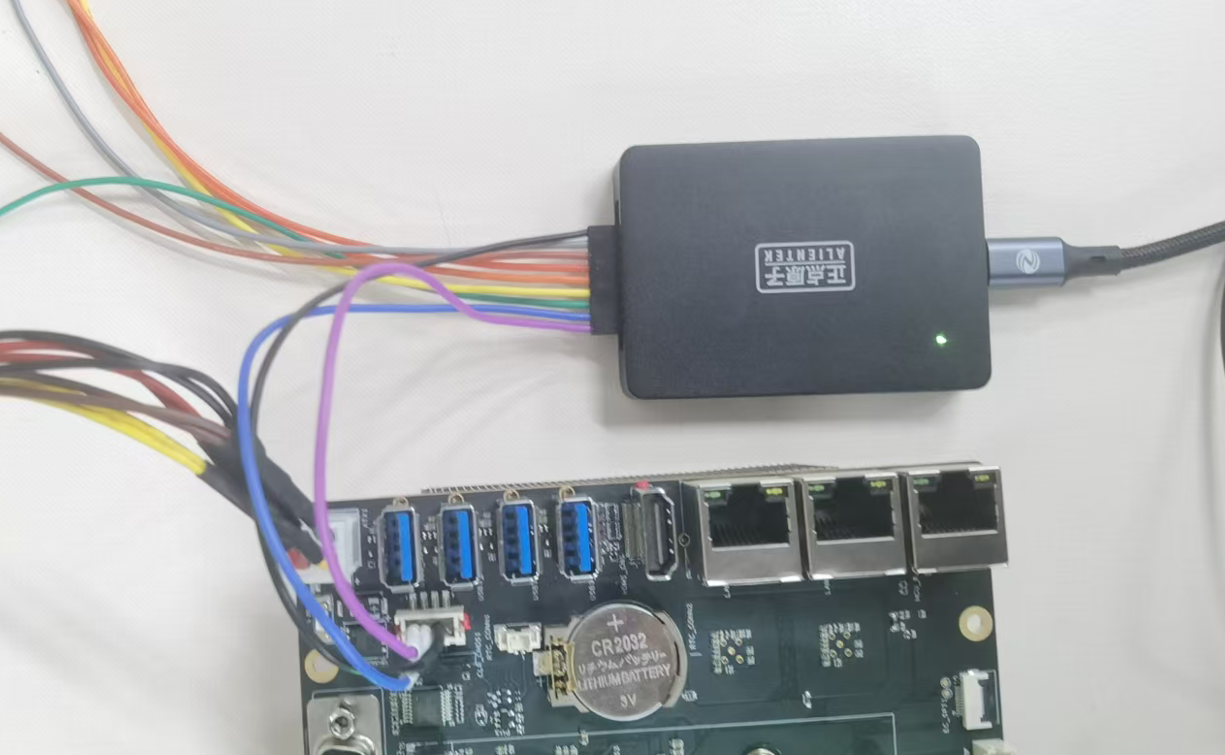

于是我把协议分析仪接到了板子的串口 TX 上（旁路监听，接 TX + GND 即可）。

三、从接线到抓取，一步不少

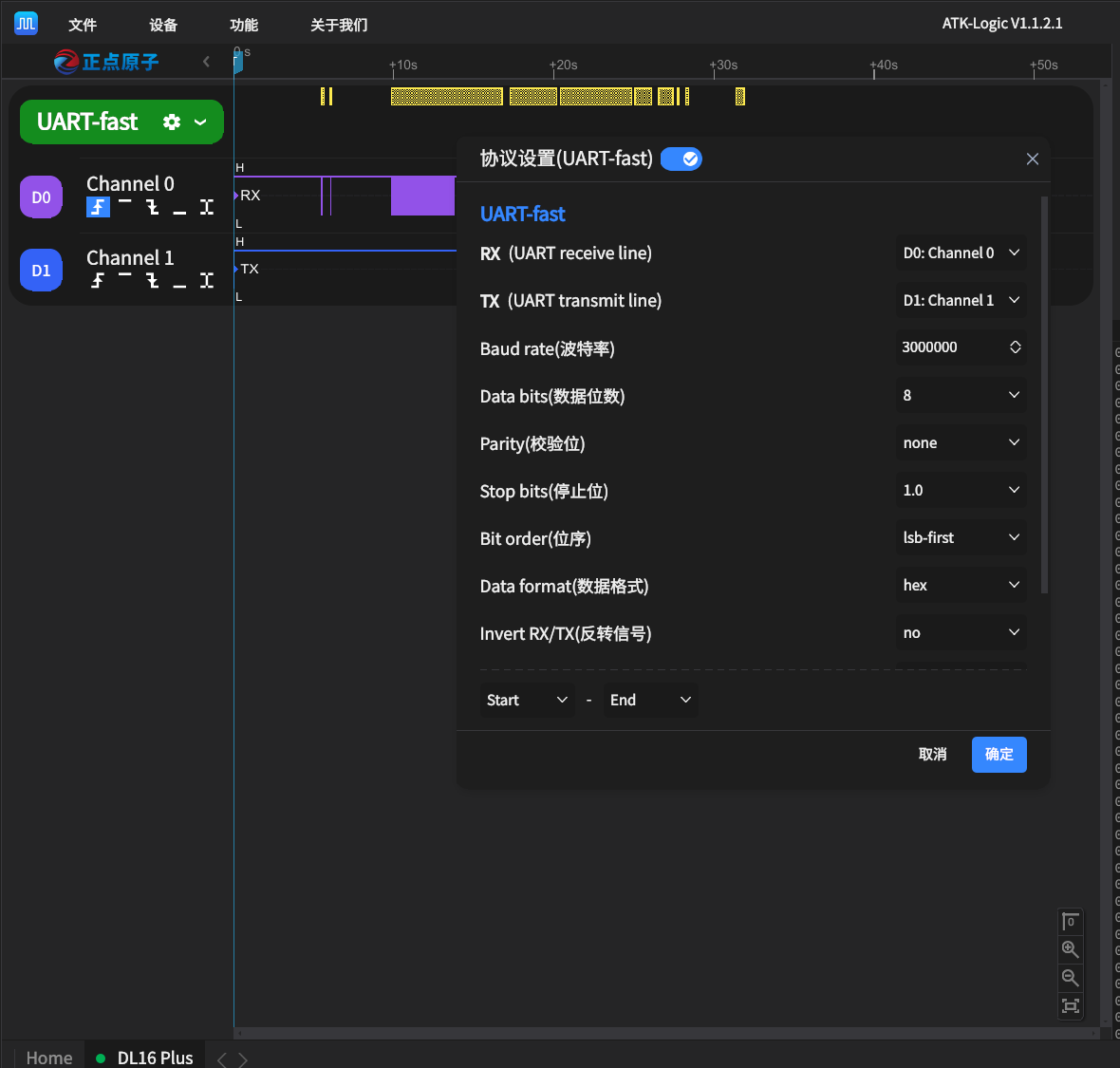

1. 通道设置：把信号线映射到分析仪通道，这里是 Channel 0 = UART TX。

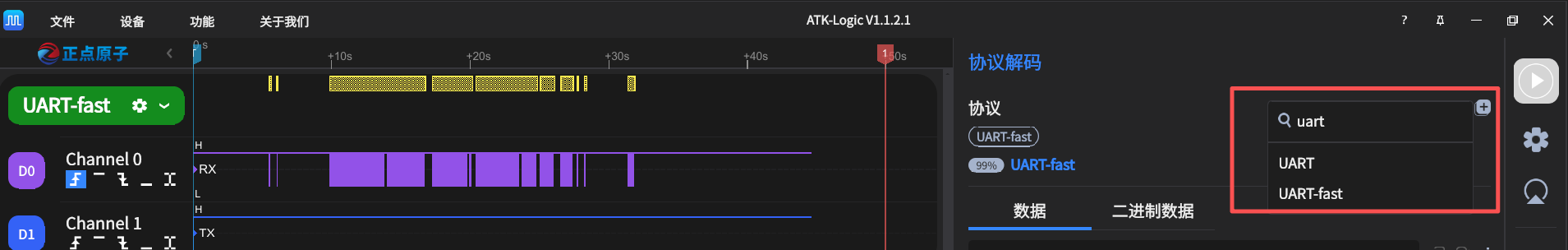

2. 协议选择：选 UART（异步串口），配波特率、数据位、停止位、校验位。

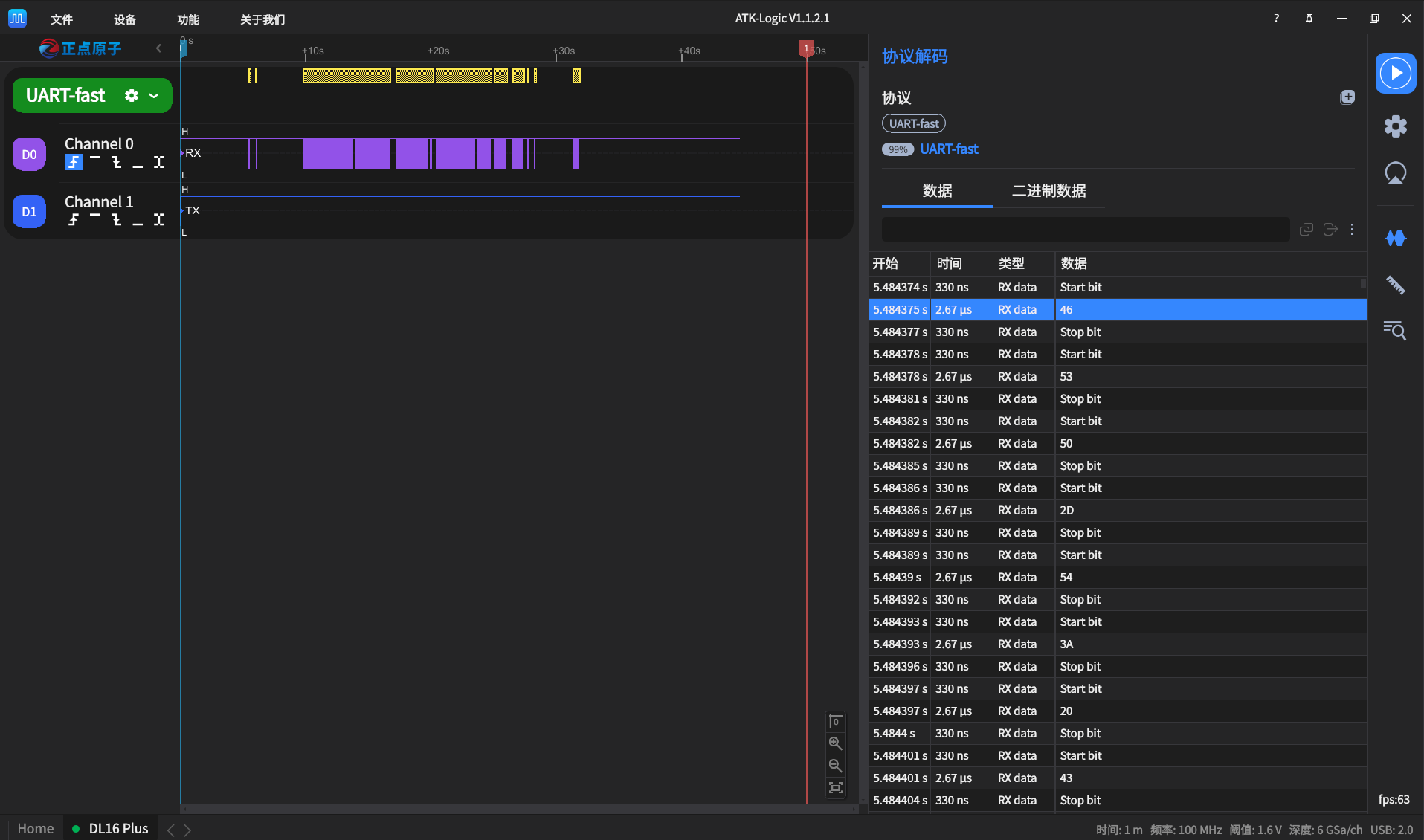

3. 抓取：上电触发，把开机整段串口波形采下来。

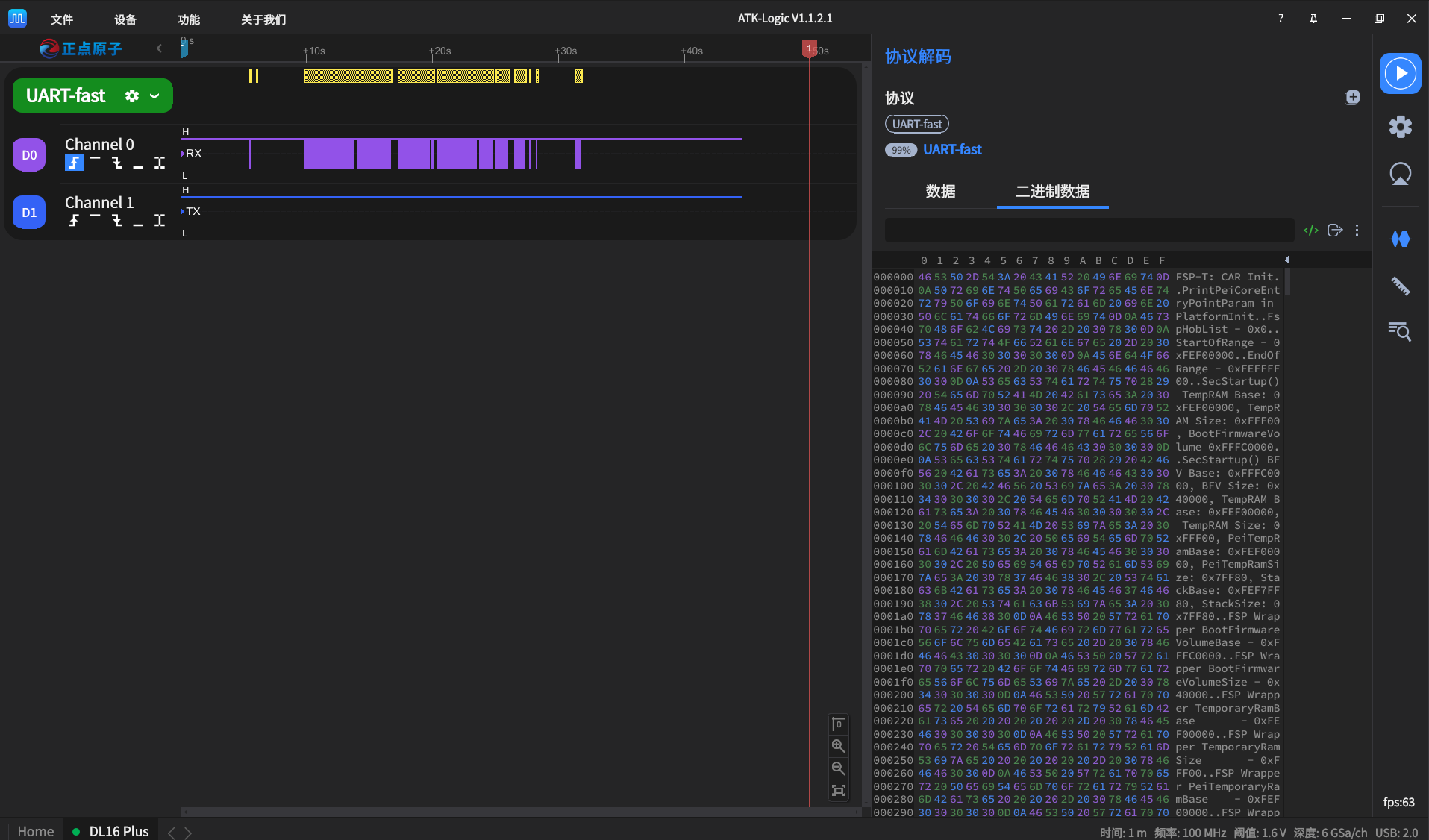

4. 解析：结果出来了——还是乱码。

四、乱码本身揭示了真相

看到乱码，第一反应是”果然线不行”。但这次多了个心眼：协议分析仪测出的真实位宽，跟3000000 对得上吗？

对不上。

那一刻才反应过来一件事：供应商口头说的”3M”，和板子上固件实际配置的波特率，未必是同一个数。 我一直默认”声明 = 实际”，但固件到底写的是多少，得信波形，不能信口头。

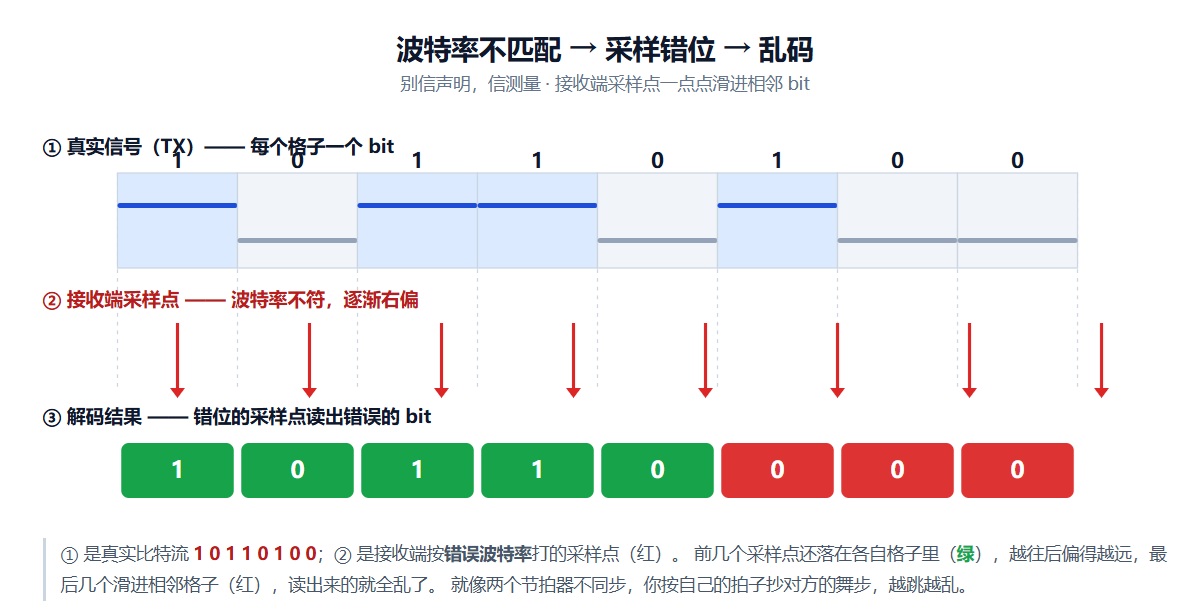

【动图：波特率不匹配 → 采样错位 → 乱码 —— 见 这张图是全文题图——它画出了一个没人画过的问题：波特率不对，为什么一定乱码。 上层是真实比特流（每个 bit 等宽），下层是一个按错误波特率跳动的采样点；随着时间推移，采样点一点点滑进相邻 bit，读出来的 0/1 全错位。就像两个节拍器不同步，你按自己的拍子去抄对方的舞步，越跳越乱。

五、新 BIOS 对齐后，一次抓到完整 log

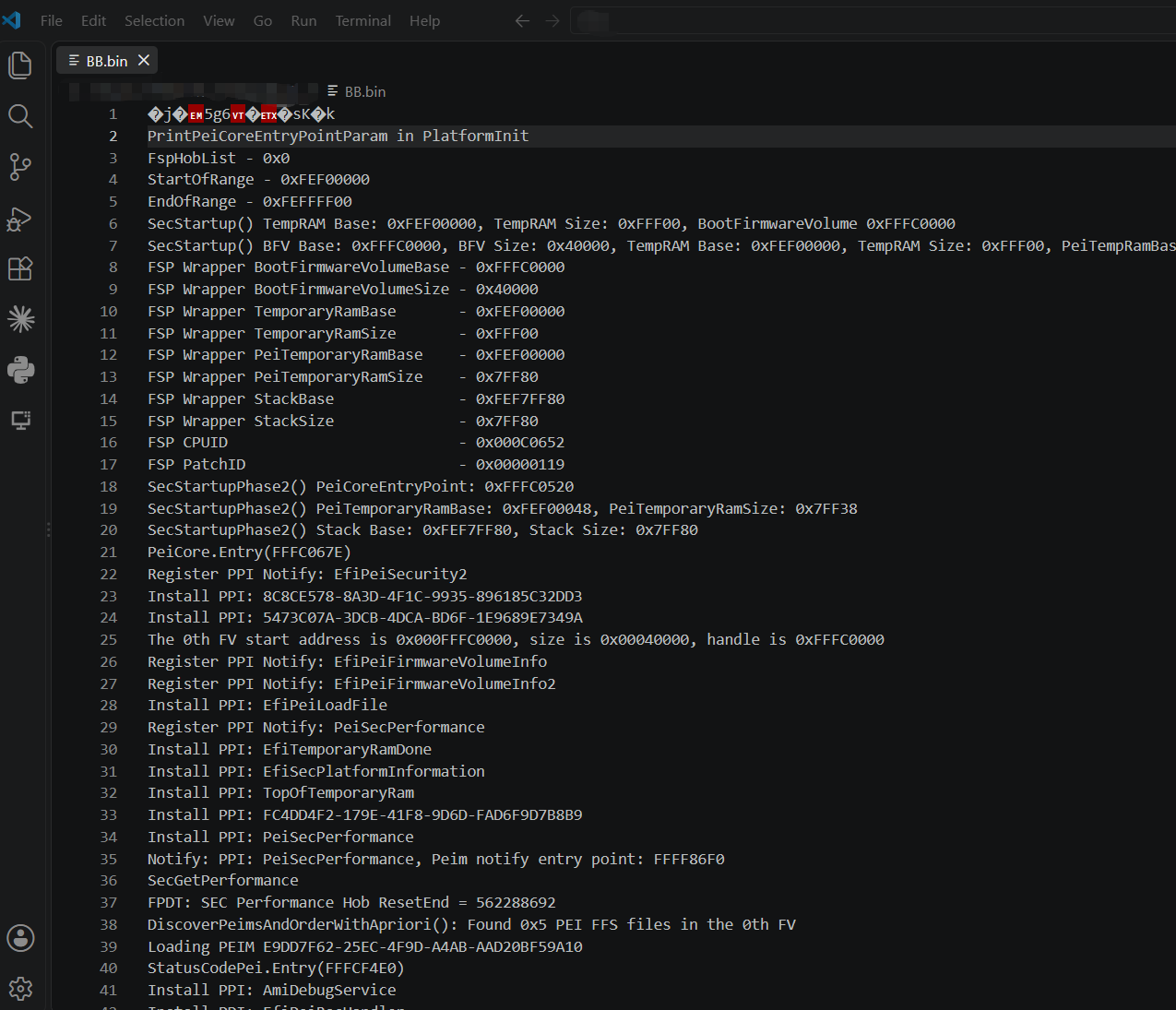

拿到新一版 BIOS，重新抓取。这一次，协议分析仪吐出了完整可读的 POST debug log。

我这里确认到的是——波特率对齐后链路就通了，而不是靠换线解决的。

六、意外收获：顺手抓到 STM32 的 log

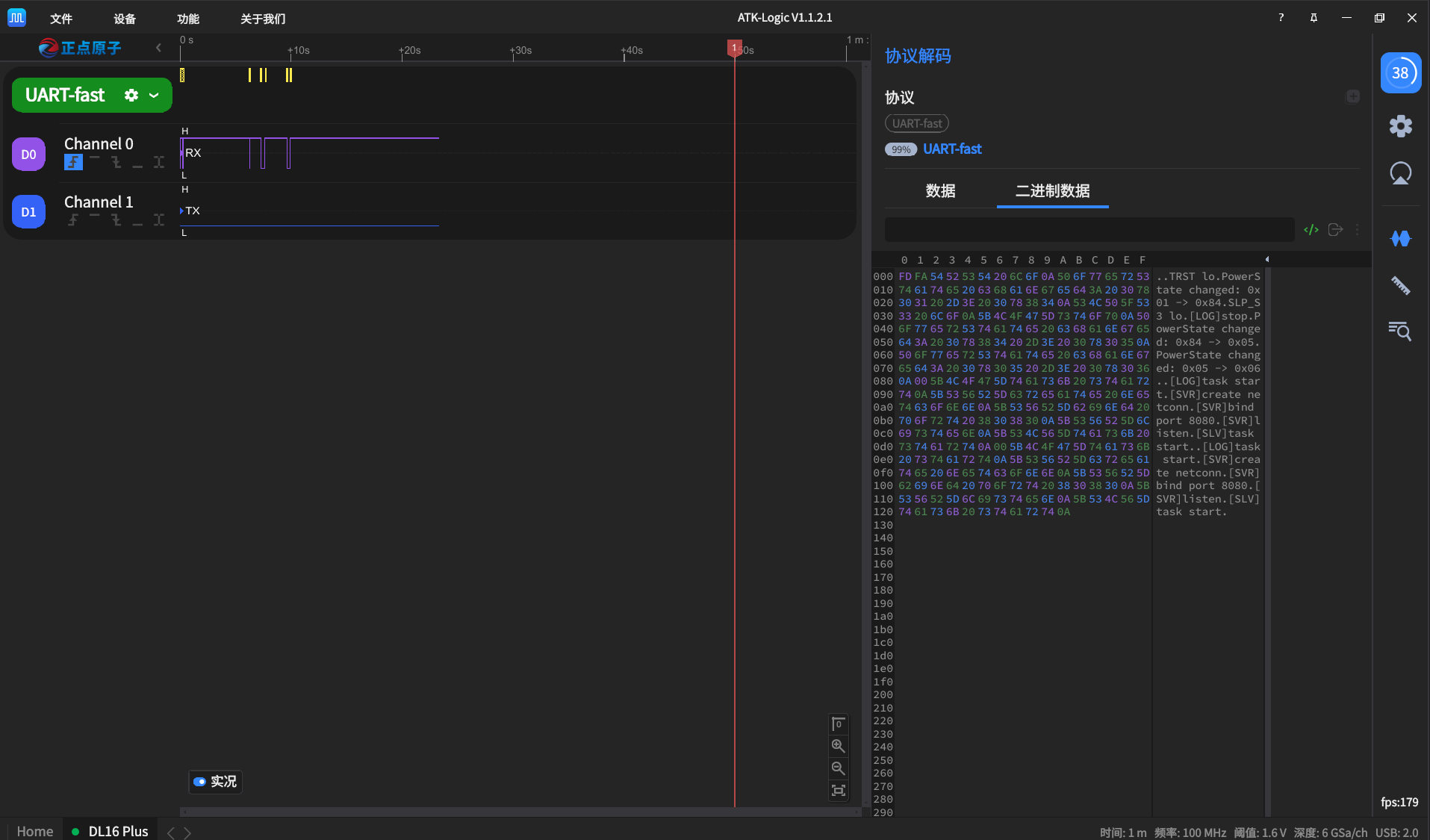

学会用协议分析仪之后，我顺手试了试板子上的 STM32 单片机——居然也把它的 log 抓下来了。 这是意外收获：协议分析仪不只是一把”查波特率”的钥匙，它是板上任何一路 UART 都能读的通用工具。这份技能不限于 BIOS 串口，对 bring-up 里任何一颗带串口的小芯片都适用。

七、下次遇到串口乱码，按这个顺序来

步骤	动作	目的
1	先别换线，先确认”波特率到底是多少”	换线是猜，测波特率才是查
2	上协议分析仪，抓 TX 波形	拿到真实位宽 → 反推真实波特率
3	用测出的波特率去解析	而不是用”别人说的”波特率
4	还乱，再怀疑线 / 信号完整性	把线放到最后怀疑，别放第一

一句话收尾：别信声明，信测量。 串口乱码十有八九不是线坏了，是”你以为的波特率”和”实际的波特率”对不上——而协议分析仪，是唯一能让这两个数见光的东西。

这个原则其实和我做Memory training 的习惯是通的：内存时序也一样，Setup 里写的配置是”声明”，MRC 实际训练出来的值才是”测量”——我 debug 内存时读的永远是后者。
